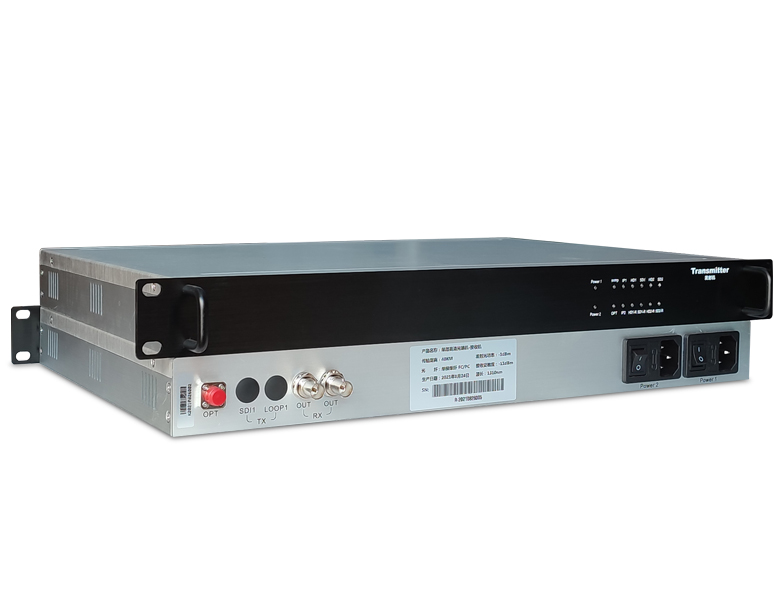

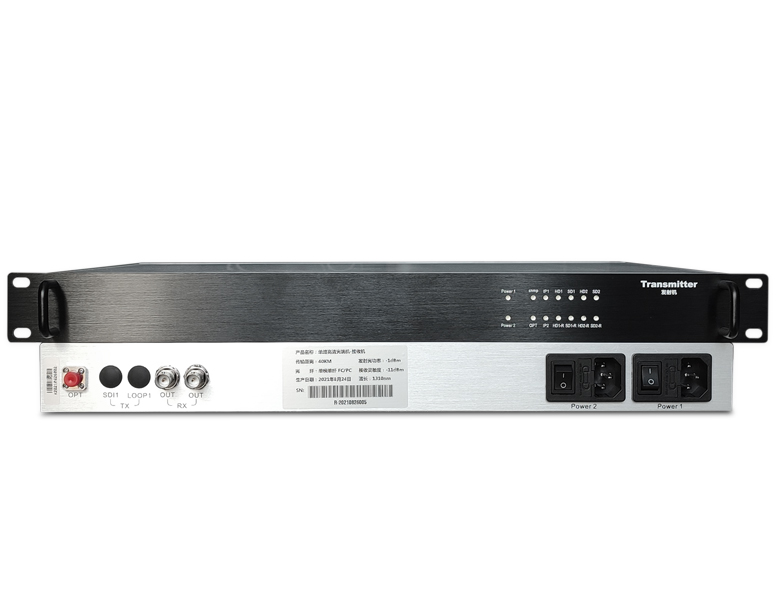

- 產品名稱： 1路HD/SD-SDI/ASI光端機
- 產品編號： TY-HD100
產品簡介
天影視通TY-HD100系高清數字視頻光端機由發送端和接收端2臺設備組成，主要用來傳輸速率為1485Mbps的HD-SDI高清數字視頻信號，并向下兼容143M，177M，270M，360M，540Mbps速率的SDI標清數字視頻信號，并兼容DVB-ASI數字碼流信號。 天影視通TY-HD100系高清數字視頻光端機具有信號精度高，穩定性強，可靠性高的特點，是電視臺，CMMB，IPTV，移動電視，手機電視及其它新媒體理想的高清視頻光纖傳輸設備。
產品特點
1.采用1U,19’標準機架結構，便于設備的安裝使用。
2.在同一根光纖中傳輸1路獨立的、基于HD/SD-SDI高標清信號。
3.兼容HD-SDI和ASI信號，HD-SDI/ASI信號自適應。
4.采用幀結構，保證1路TS流在發送和接收端一一對應。
5.支持均勻模式MTS和突發模式MTS信號。
6.信號容量大，每路SDI通道最大數據速率可達1.485Gbps。
7.完備的物理層復用及高精度的PCR校正，平均PCR抖動保持在30～60ns。
8.數字化傳輸符合高質量圖像傳輸?shù)囊螅蛇_(dá)到廣播級的傳輸質量。
9.光接收機具有高的接收靈敏度（－30dBm），保證信號無中繼的遠距離傳輸。
10.光發送機具有環出功能，光接收機具有雙輸出。
11.光接收機具有光信號輸入，ASI輸出且解碼輸出SDI+IP的功能。
2.在同一根光纖中傳輸1路獨立的、基于HD/SD-SDI高標清信號。
3.兼容HD-SDI和ASI信號，HD-SDI/ASI信號自適應。
4.采用幀結構，保證1路TS流在發送和接收端一一對應。
5.支持均勻模式MTS和突發模式MTS信號。
6.信號容量大，每路SDI通道最大數據速率可達1.485Gbps。
7.完備的物理層復用及高精度的PCR校正，平均PCR抖動保持在30～60ns。
8.數字化傳輸符合高質量圖像傳輸?shù)囊螅蛇_(dá)到廣播級的傳輸質量。
9.光接收機具有高的接收靈敏度（－30dBm），保證信號無中繼的遠距離傳輸。
10.光發送機具有環出功能，光接收機具有雙輸出。
11.光接收機具有光信號輸入，ASI輸出且解碼輸出SDI+IP的功能。
技術參數
| 編號 | 參數 | 規格 |
| 視頻輸入 | ||
| 1 | 輸入通道 | 1路HD-SDI/ASI(視頻具有環出功能) |
| 2 | 輸入電平 | >380mVP-P |
| 3 | 輸入自動電纜均衡 | >100m(1485Mbps)(BELDEN8281電纜) >250m(270Mbps)(BELDEN8281電纜) |
| 4 | 輸入反射損耗 | >16dB@270Mbps >15dB@1485Mbps >10dB@2.97Gb/s |
| 5 | 阻抗 | 75Ω |
| 6 | 接口類型 | SDI |
| 視頻輸出 | ||
| 1 | 輸出通道數 | 2路HD-SDI/ASI(視頻具有雙輸出功能) |
| 2 | 輸出電平 | 800mVP-P ±10% |
| 3 | 上升/下降時間 | <135ps(HD/3G), <800ps(SD) |
| 12 | 拍攝焦距 | 單反橫拍28mm廣角及以上，F(xiàn)4.0光圈及以上橫拍。 |
| 4 | 最大抖動 | <0.1UI@270 Mbps <0.2UI@1485 Mbps <0.3UI@2.97Gb/s |
| 5 | 阻抗 | 75Ω |
| 6 | 接口類型 | SDI |
| 光路參數和物理特性 | ||
| 1 | 光波長 | 1550nm |
| 2 | 發射功率/接收靈敏度 | -5dBm~0dBm -30dBm~-12dBm |
| 3 | 電源 | AC 220V<20W |
| 4 | 工作溫度 | 20°C~+70°C |
| 5 | 傳輸距離 | 0~120KM（實際距離根據客戶的需求最終確定），標配0-40KM。 |

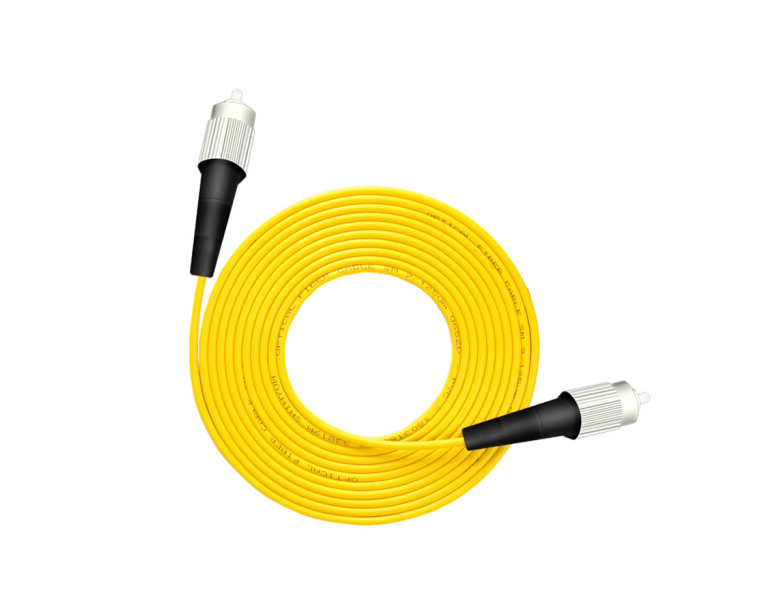

| 6 | 光連接器（光纖接口） | 標配為FC/PC或FC/APC連接器接口（其它類型如SC/PC,SC/APC;ST/PC,ST/APC;MT-RJ,LC/PC;E2000/PC,E2000/APC須訂購前溝通聯系定做。） |
| 7 | 主機尺寸 | 19英寸1U機箱440*300*45mm（不含前后凸起機左右機架螺絲孔掛耳） |
| 8 | 存儲溫度 | -30°C~+80°C |

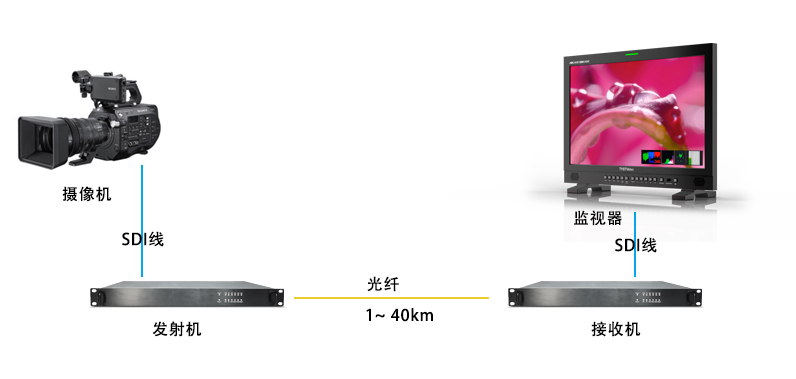

拓補圖
背部接口
發射端
接收端
尺寸圖
